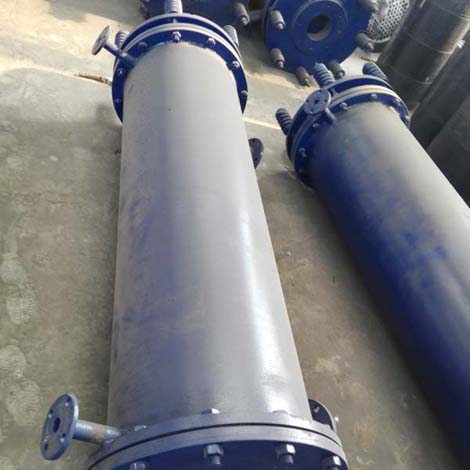

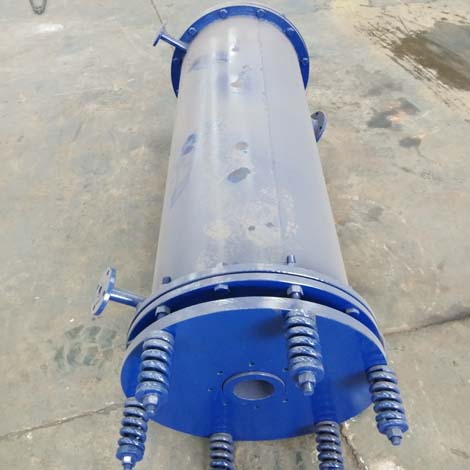

内丘县石墨换热器结构见图，中氟螺杆装设压缩弹赞，可起很好的补偿作用，在组装完成后非操作状态下，就受到一定的预压缩应力，操作时，在介质压力作用下，整个组装件仍可处于压应力状态，可以使圆块孔石墨换热器设备合理地利用石墨材料抗压强度高的特点，在操作温度下，由于石墨件与金属件的线膨胀系数不同或温度不同，所产生的伸缩量不同，弹簧使石墨件不至于承受过大的应力，又保证具有衬垫密封所必需的压紧力，可避免设备组装时因拧紧螺栓的外力过大而使石墨件或压盖损坏。
在图纸无特殊要求时，换热块高度允差为士0.2%，累积高度总偏差不大于2mm，河南中氟圆块孔石墨换热器中的石墨换热块上相邻两孔中心距允差士0.6mm，任意两同相孔中心距允差士1.2mm，换热块异向孔间壁厚减薄量≤1.2mm，同一孔两端对钻时，其同轴度公差为φ0.5mm，石墨件在组装前对单件进行水压试验，石墨封头的试验压力为1.25倍的设计压力，单元块的试验压力大于1.25倍设计压力，半小时以上保证不渗漏。
内丘县石墨换热器结构见图，河南中氟圆块孔石墨换热器设备中换热块采用标准单元块，便于互换、检修装拆，不仅有效地利用了石墨材料，而且便于解决石墨块体间(即两种介质之间)的密封问题，可以采用较理想的密封元件—聚四氟乙烯圆形密封圈，在实际工业应用中可以耐较高的温度和压力，密封性能良好，使用寿命长，圈柱形石墨件和圆筒外壳的受力情况远比矩形的石墨块体、封头及金属盖板的受力情况良好，每对换热块之中，两相介质均采用短通道，并有再分配室，有利于产生湍流效应，从而提高传热效率。
