阳泉市石墨吸收器应用广泛，石墨吸收器是目前应用广泛泛的一种。其结构简单、坚固，制造容易，资料范围广泛，处置能力可以很大，适应性强。但在传热效率、设备的紧凑性、单位传热面积的金属消耗量方面，还稍次于各种板式石墨吸收器器。这种石墨吸收器器通常包括固定管板式、U形管式和浮头式三种。列管式石墨吸收器器主要由外壳、管板又称花板管束、顶盖又称封头等部件构成。圆形外壳内装入平行管束，管式两端固定在管板上。管子在管板上的固定方法一般采用焊接法或胀管法。装有进口或出口管的顶盖用螺钉与外壳两端法兰相连，顶盖与管板之间构成流体的分配室。

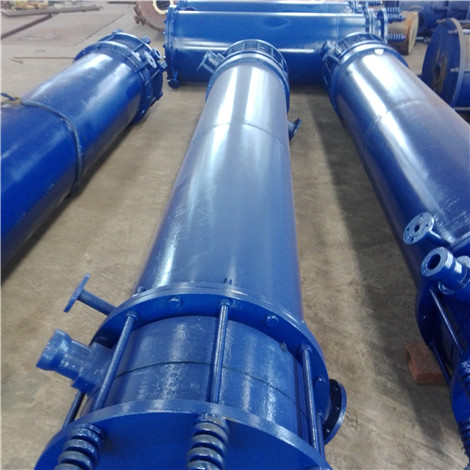

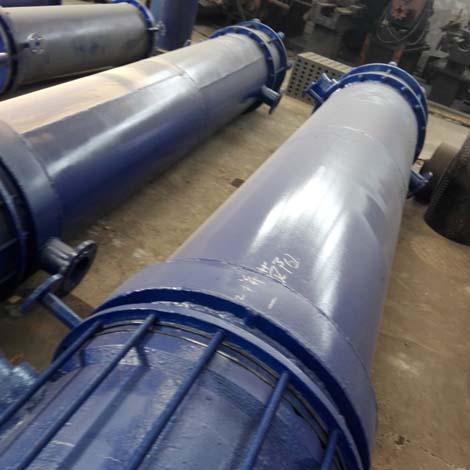

石墨吸收器是一种类似积木组装式石墨吸收器设备，它是由若干园形截面的圆柱型浸渍石墨块组成，石墨块之间用O形圈密封。石墨块安置在钢制圆筒壳体内。在石墨块上有许多平行于轴线和垂直于轴线径向的圆孔流道，其中，径向流道位于各轴向流道的间隔中间而不相通。一种介质沿轴向流道流动，而另一种介质沿径向流道内外或两侧折流流动。在每个块体的端面上，有环形密封面，其上装O形密封圈，用以从块体端面外或内外两圆周，将轴向流道加以密封。

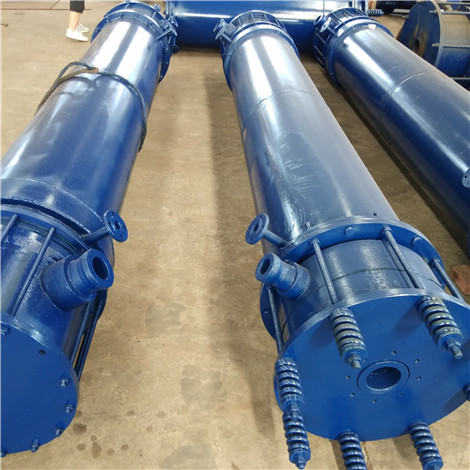

阳泉市石墨吸收器应用广泛，端面上两个密封面中间的面积加工成凹形的环槽（在此面积上，被径向孔道的等分隔开的若干扇形面上排列轴向孔道）。组装后，两石墨吸收器块之间的凹形环槽组成一个湍流室。介质由每个块体的轴向流道进人湍流室时，增强了湍流作用。石墨块装在圆筒壳体内，其上下部分分别装设浸渍石墨集流分配盖，兼作被处理介质的进口和出口。全部石墨块系统装在组合的金属壳体内，每相间隔两件石墨块的连接处有环形外折流板。与外折流板相邻的块体之间中心管处，设置内折流板。石墨吸收器器壳体外面用长螺栓拉紧，借上下金属盖板压紧力，将上下石墨集流分配盖、石墨块组装为一体。
