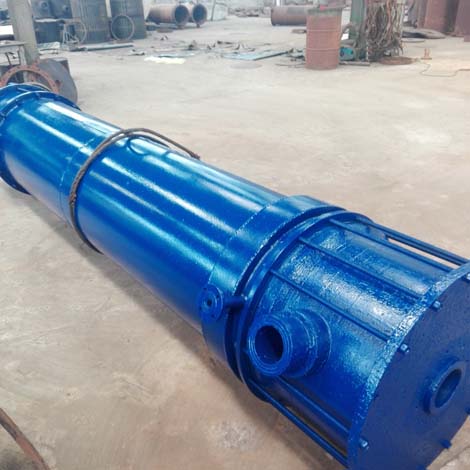

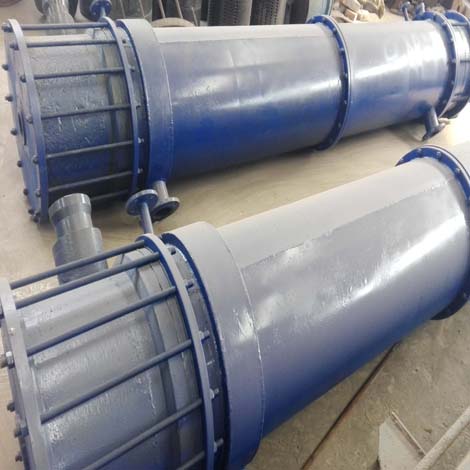

彭泽县石墨吸收器质量过硬，石墨吸收器是一种类似积木组装式石墨吸收器设备，它是由若干园形截面的圆柱型浸渍石墨块组成，石墨块之间用O形圈密封。石墨块安置在钢制圆筒壳体内。在石墨块上有许多平行于轴线和垂直于轴线径向的圆孔流道，其中，径向流道位于各轴向流道的间隔中间而不相通。一种介质沿轴向流道流动，而另一种介质沿径向流道内外或两侧折流流动。在每个块体的端面上，有环形密封面，其上装O形密封圈，用以从块体端面外或内外两圆周，将轴向流道加以密封。端面上两个密封面中间的面积加工成凹形的环槽（在此面积上，被径向孔道的等分隔开的若干扇形面上排列轴向孔道）。组装后，两石墨吸收器块之间的凹形环槽组成一个湍流室。
石墨吸收器的优点：
1、 石墨吸收器块采用圆柱体，不仅有效地利用了石墨材料，而且便于解决石墨块体之间的密封问题。
2、 圆柱形石墨件和钢制圆筒外壳的受力均匀，故可提高使用压力。
3、 在石墨块上，可最大限度地布置介质孔道，提高了石墨材料的体积利用率。
4、 石墨石墨吸收器块之间有湍流效应，提高了传热效率。
5、 石墨吸收器块采用标准单元块，便于更换、维修装拆。
彭泽县石墨吸收器质量过硬，介质由每个块体的轴向流道进人湍流室时，增强了湍流作用。石墨块装在圆筒壳体内，其上下部分分别装设浸渍石墨集流分配盖，兼作被处理介质的进口和出口。全部石墨块系统装在组合的金属壳体内，每相间隔两件石墨块的连接处有环形外折流板。与外折流板相邻的块体之间中心管处，设置内折流板。石墨吸收器器壳体外面用长螺栓拉紧，借上下金属盖板压紧力，将上下石墨集流分配盖、石墨块组装为一体。
